Pochopenie základov Pixelu
Pixely nie sú malé štvorčeky s plným farebným spektrom. Namiesto toho sa skladajú zo subpixelov usporiadaných do poľa RGB (červená, zelená a modrá). Vyžarované svetlo týchto subpixelov sa aditívne mieša, aby sa vytvorili farby, ktoré vidíme. Tieto subpixely sú také malé, že ich možno len ťažko vidieť okom. Úpravou intenzity každého subpixela vytvárajú kombinované emisie širokú škálu farieb. Toto aditívne miešanie umožňuje obrazovkám zobrazovať detailný obraz a širokú škálu farieb presným ovládaním svetla z každého subpixelu.
Technológia OLED využíva niekoľko usporiadaní pixelov, z ktorých každé je prispôsobené tak, aby spĺňalo jedinečné požiadavky na zobrazenie. Tieto konfigurácie ovplyvňujú všetko od presnosti farieb a spotreby energie až po zložitosť výroby a náklady. Pochopenie týchto rozdielov je rozhodujúce pre výber ideálneho § OLED displeja pre vašu aplikáciu.
Prečo sa OLED pixely líšia veľkosťou
V tomto rozložení sa červené, zelené a modré subpixely líšia veľkosťou. Modré subpixely sú najväčšie, pretože majú najnižšiu účinnosť vyžarovania svetla. Naproti tomu zelené subpixely sú najmenšie, pretože majú najvyššiu účinnosť. Tento rozdiel vo veľkosti je nevyhnutný pre optimalizáciu výkonu displeja, čím sa zabezpečí, že každá farba bude presne znázornená pri zachovaní celkového jasu a energetickej účinnosti obrazovky OLED.

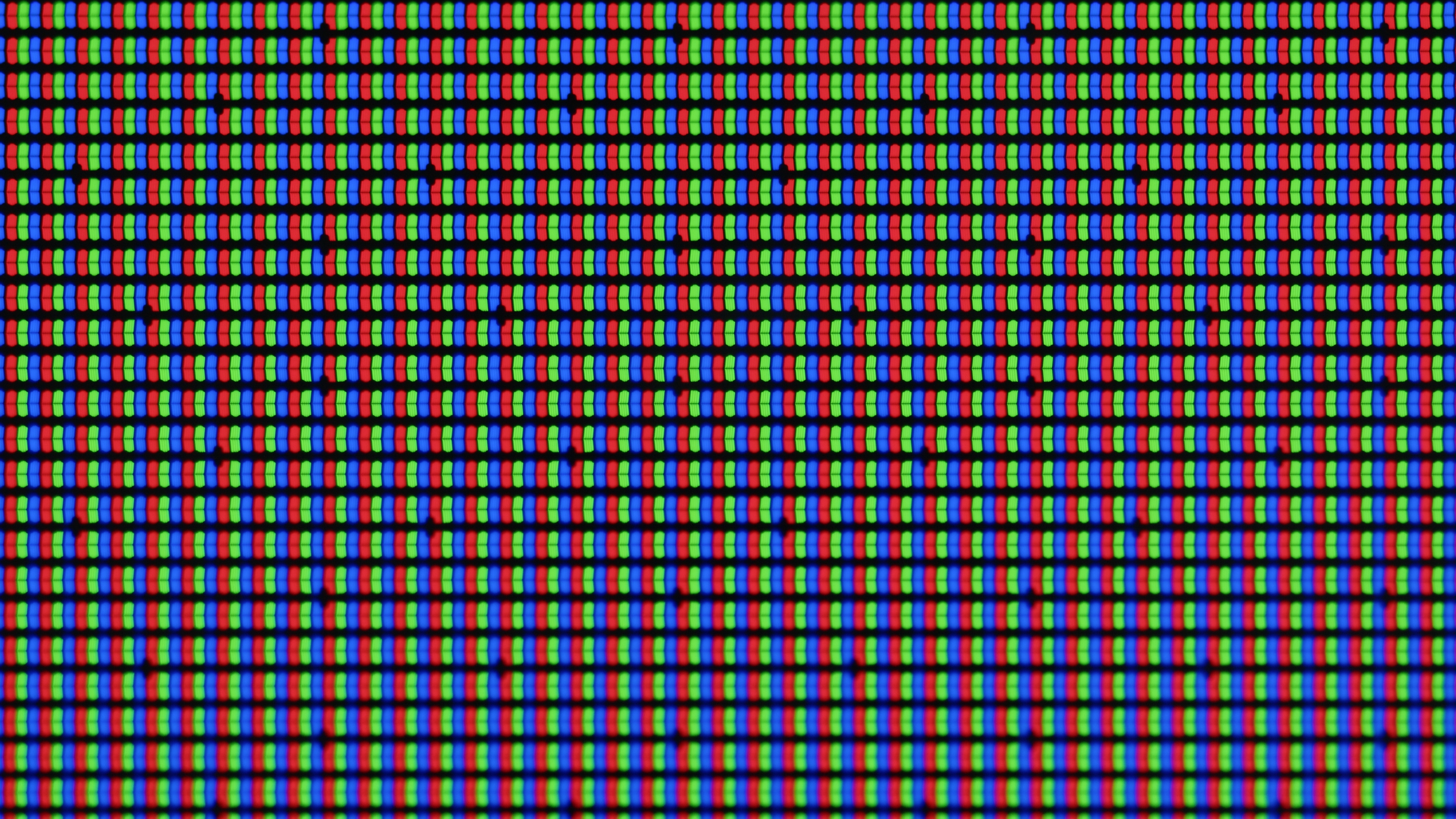

Štandardný RGB prúžok
%%%/sites/default/files/blog/LCD%20RGP%20Stripe%20Sub%20Pixel%20Pattern.jpg%%%
The most straightforward OLED pixel arrangement is the RGB stripe. This configuration aligns red, green, and blue subpixels in a horizontal line. It mirrors the structure of traditional LCD Displays, making it familiar to manufacturers and developers alike. The RGB stripe is known for its high color fidelity and sharpness, making it a popular choice for smartphones, monitors, and televisions where color accuracy is paramount.
Pentile Matrix: Efficiency and Longevity
Pentile matrix is another common OLED pixel arrangement. Unlike the RGB stripe, it does not use a uniform distribution of subpixels. Instead, it employs fewer blue and red subpixels compared to green. This design reduces power consumption and extends the lifespan of the display since blue subpixels tend to degrade faster. The Pentile arrangement is particularly advantageous for devices where power efficiency and longevity are critical, such as wearable technology and smartphones.
Diamond Pixel: Optimizing High Resolution
As screen resolutions climb higher, the diamond pixel arrangement has emerged as a solution for maintaining image quality. This layout places subpixels in a diamond-shaped grid, enhancing sharpness and detail, especially in 4K and higher resolutions. The diamond pixel arrangement is particularly beneficial for VR headsets and high-end monitors, where every pixel counts towards creating an immersive and detailed visual experience.

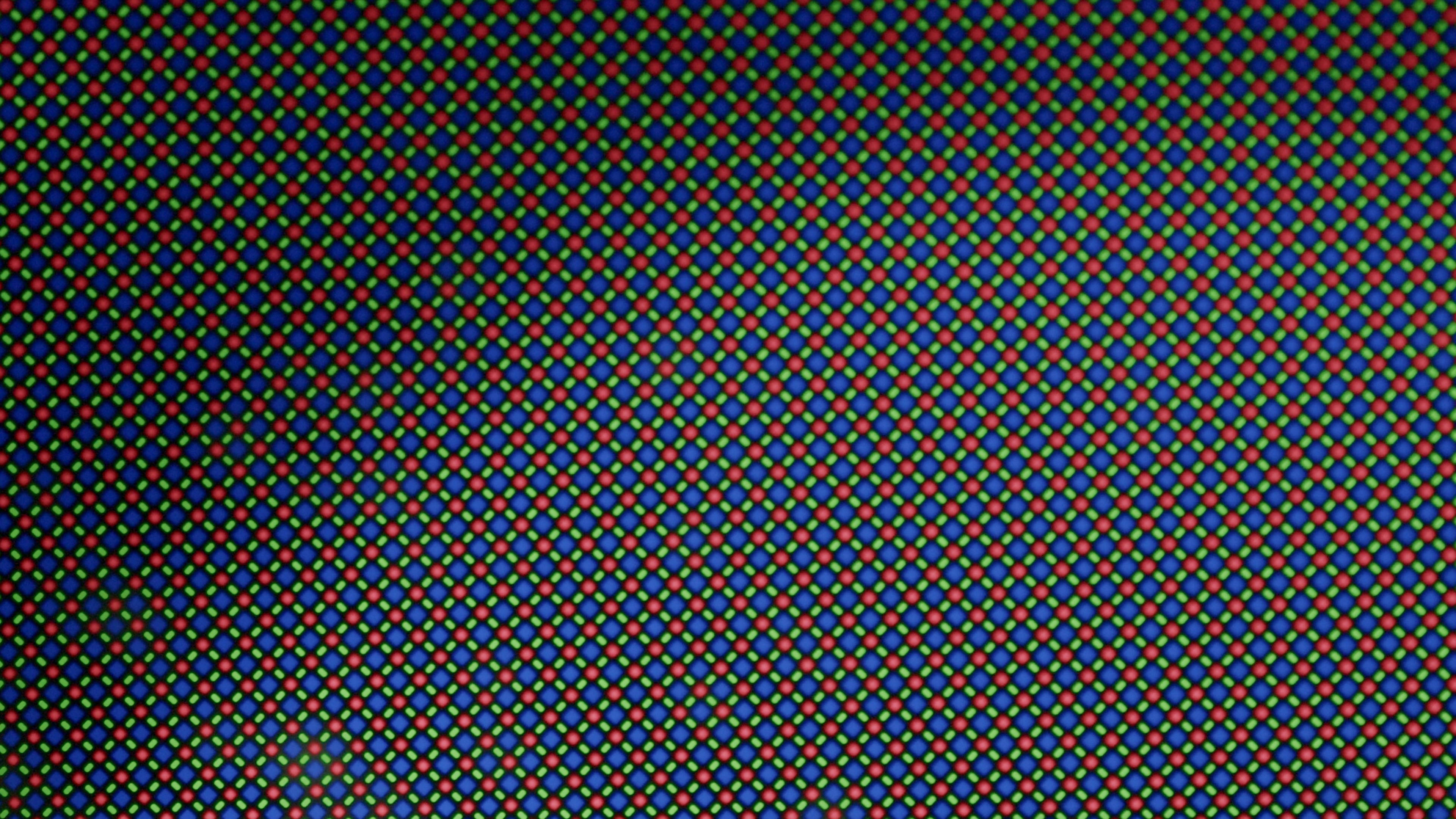

A high-resolution screenshot from an optical microscope shows that the iPhone 15 Pro uses a Diamond Pixel layout, common in many OLED displays. The alternating Red and Blue arrangement creates a 45-degree diagonal symmetry, reducing aliasing and artifacts. This layout maximizes sub-pixel packing, leading to higher pixels per inch (ppi) and a more precise display.
%%%/sites/default/files/blog/OLED%20iPhone.jpg%%%
RGBW: Zvýšenie jasu a zníženie výkonu
V aplikáciách, kde je prvoradý jas a energetická účinnosť, pridáva usporiadanie pixelov RGBW biely subpixel k štandardnému triu RGB. Tento dodatočný subpixel zvyšuje celkový jas bez výrazného vplyvu na spotrebu energie. RGBW sa bežne používa vo vonkajších displejoch a značení, kde je rozhodujúca viditeľnosť na priamom slnku.
Usporiadanie štyroch pixelov: Rozšírenie farebného gamutu
Usporiadanie štyroch pixelov, ktoré zahŕňa ďalší farebný subpixel, ako je žltý alebo azúrový, rozširuje farebný gamut displeja. Táto konfigurácia umožňuje živšiu a presnejšiu reprodukciu farieb, vďaka čomu je ideálna pre špičkové profesionálne displeje a televízory. Štvorpixelové displeje pokrývajú širšie spektrum farieb a ponúkajú vylepšený zážitok zo sledovania v aplikáciách, ktoré vyžadujú vynikajúcu presnosť farieb.
Výzva jednotnosti a zložitosti výroby
Každé usporiadanie OLED pixelov prichádza s vlastným súborom výrobných výziev. Dosiahnutie jednotnosti na displeji môže byť ťažké, najmä keď sa rozlíšenia zvyšujú a usporiadanie subpixelov sa stáva zložitejším. Výrobcovia musia pri výbere konfigurácie pixelov vyvážiť výkon, náklady a výťažnosť výroby. Pochopenie týchto kompromisov je nevyhnutné pre vývojárov a vlastníkov produktov, ktorí sa snažia poskytovať vysokokvalitné displeje.
Vlastné usporiadanie pixelov pre špecializované aplikácie
Okrem bežných konfigurácií je možné navrhnúť vlastné usporiadanie pixelov pre špecializované aplikácie. Napríklad lekárske zobrazovacie displeje môžu vyžadovať vysoko presnú reprodukciu farieb a výkon v odtieňoch sivej, čo si vyžaduje jedinečné rozloženie pixelov. Podobne musia automobilové displeje odolávať drsným podmienkam prostredia pri zachovaní viditeľnosti, čo vedie k prispôsobenému dizajnu pixelov. V Interelectronixvynikáme vo vytváraní OLED riešení na mieru, ktoré spĺňajú špecifické potreby našich klientov.
